Detektor Cacat Permukaan Material Semikonduktor
Aplikasi
Untuk kontrol proses dan manajemen hasil topeng kosong di bidang tampilan semikonduktor dan
terintegrasimanufaktur chip sirkuit, kami menggunakan teknologi pengujian optik throughput tinggi untuk membuat cepat dan
otomatis akuratdeteksi untuk cacat permukaan topeng kosong.Sesuai dengan kebutuhan pengguna profesional,
kami telah mengembangkan serangkaianmesin inspeksi MASKER throughput tinggi dengan kualitas andal dan biaya tinggi
rasio kinerja, untuk membantu kacasubstrat,produsen masker dan panel untuk mengidentifikasi dan memantau masker
cacat, mengurangi risiko hasil dan meningkatkanmilik merekakemampuan independen R&D untuk teknologi inti.
Prinsip bekerja
Sehubungan dengan tingkat dan jenis cacat permukaan, lensa telesentrik 4x, lampu ring sudut spesifik, dan lampu koaksial
sumberdipilih sebagai pendekatan visual.Saat perangkat berjalan, sampel bergerak sepanjang X
arah danmodul visi melakukan deteksi cacat sepanjang arah Y.
Fitur
| Model | SDD0.5-0.5 | |
|
Deteksi kinerja |
Jenis cacat yang dapat dideteksi | Goresan, Debu |
| Ukuran cacat yang dapat dideteksi | 1μm | |
|
Akurasi deteksi (diukur) |
Deteksi 100% cacat / koleksi cacat (goresan, debu) |
|
| Efisiensi deteksi |
≤10 menit (Nilai terukur: Topeng 350mm x 300mm) |
|
|
Performa Sistem Optik |
Resolusi | 1,8μm |
| Pembesaran | 40x | |
| Bidang visual | 0,5 mm x 0,5 mm | |
| Pencahayaan cahaya biru | 460nm,2,5w | |
|
Performa Platform Gerak
|
X, Y gerakan dua sumbu Kerataan meja marmer: 2,5μm Presisi runout arah-Z sumbu Y: ≤ 10,5μm Presisi runout arah Z sumbu Y: ≤8,5μm
|
|
| Catatan: Tersedia produksi yang disesuaikan. | ||

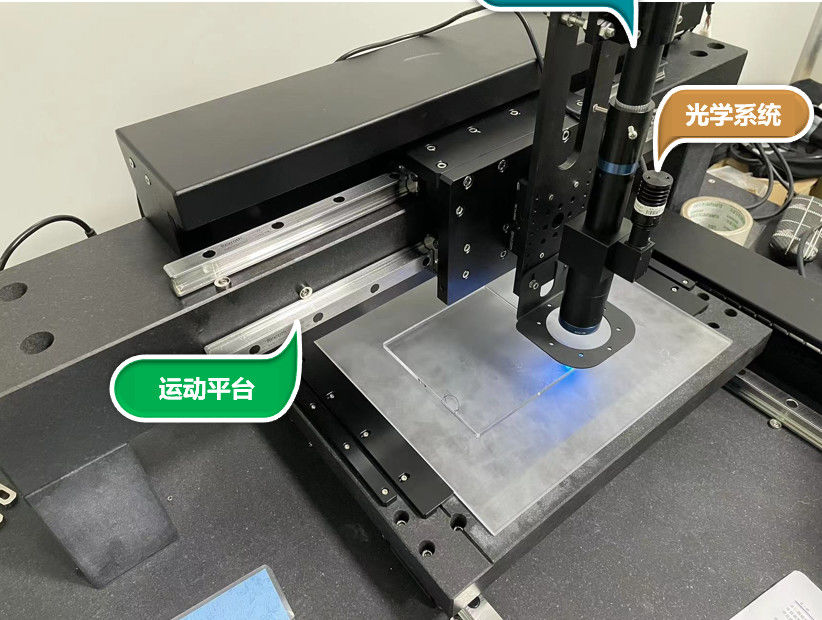

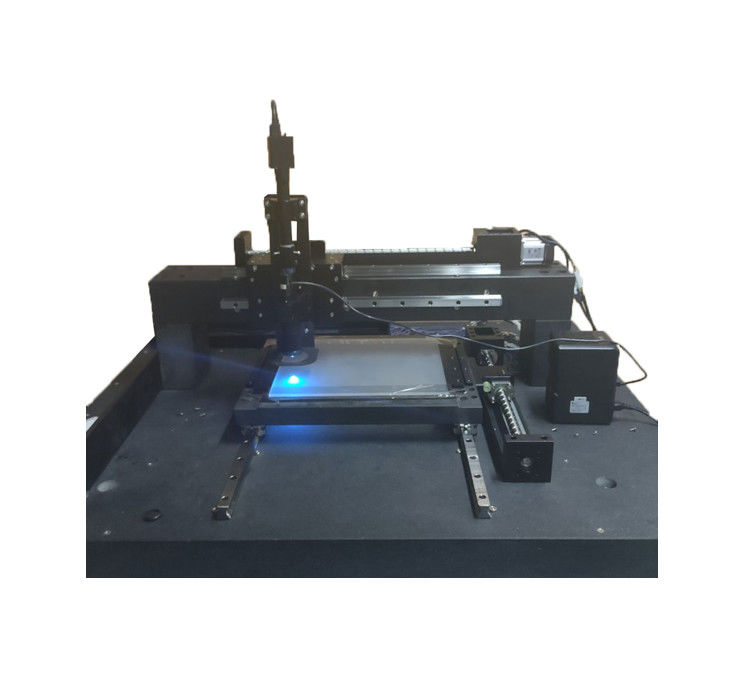

Gambar Deteksi
