Mode Operasi Refleksi Autokolimator Digital Dalam Pemesinan

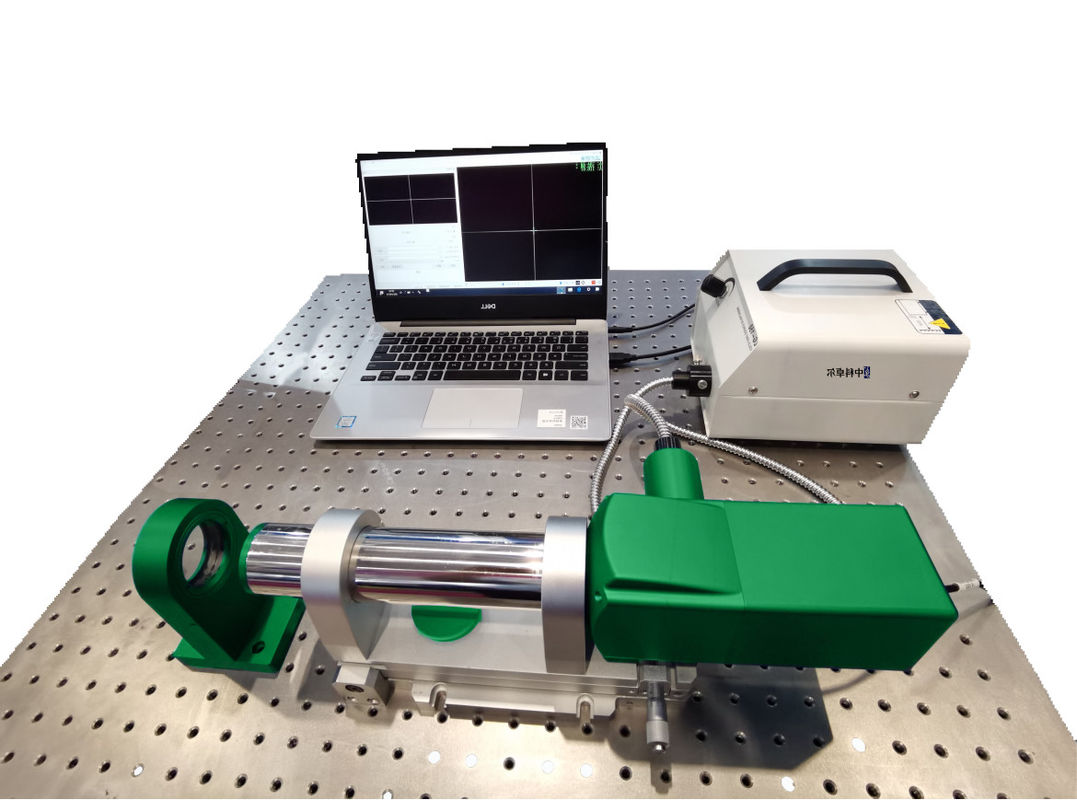

Autokolimator Digital dalam pemesinan

Area Aplikasi

Ini adalah alat ukur sudut presisi tinggi dan non-kontak.Pengukuran melibatkan sudut tepi,

kesalahan sudut prisma persegi panjang, kerataan, tegak lurus, kelurusan rel panduan, dll. Sudut kecil

pengukuran otomatis dapat direalisasikan di bidang pemrosesan mesin CNC untuk meningkatkan efisiensi deteksi.

Prinsip bekerja

Pertama, cahaya melewati pelat reticle pada bidang fokus lensa objektif, kemudian membentuk cahaya paralel;

Kedua, cahaya paralel dipantulkan kembali oleh cermin yang tegak lurus terhadap sumbu optik, kemudian diteruskan

melalui lensa objektif dan bertepatan dengan garis standar;Ketiga, saat cermin dimiringkan

pada sedikit sudutα, sudut kemiringan berkas cahaya yang dipantulkan adalah 2α.

Fitur

Manfaat Produk

→ Tampilkan optik gambar nyata secara real time dengan kamera industri;

→ Presisi pengukuran mencapai 1/20 dengan teknologi pemrosesan gambar subpiksel;

→ Kenali beberapa target optik (titik, berbentuk silang, berbentuk garis, berbentuk I);

→ Desain struktur yang stabil untuk memastikan stabilitas.

Keuntungan kita

Kami adalah produsen.

Kami telah melakukan Proyek Utama Sains dan Teknologi Nasional China.

Kami telah melakukan proyek rekayasa laser NationalMajor China.

Anggota TionghoaMasyarakat Optik.

Wakil direktur unitKemajuan Laser & Optoelektronik.

Anggota dariChina menguji aliansi kerjasama strategis.

Balas dalam 24 jam kerja.
