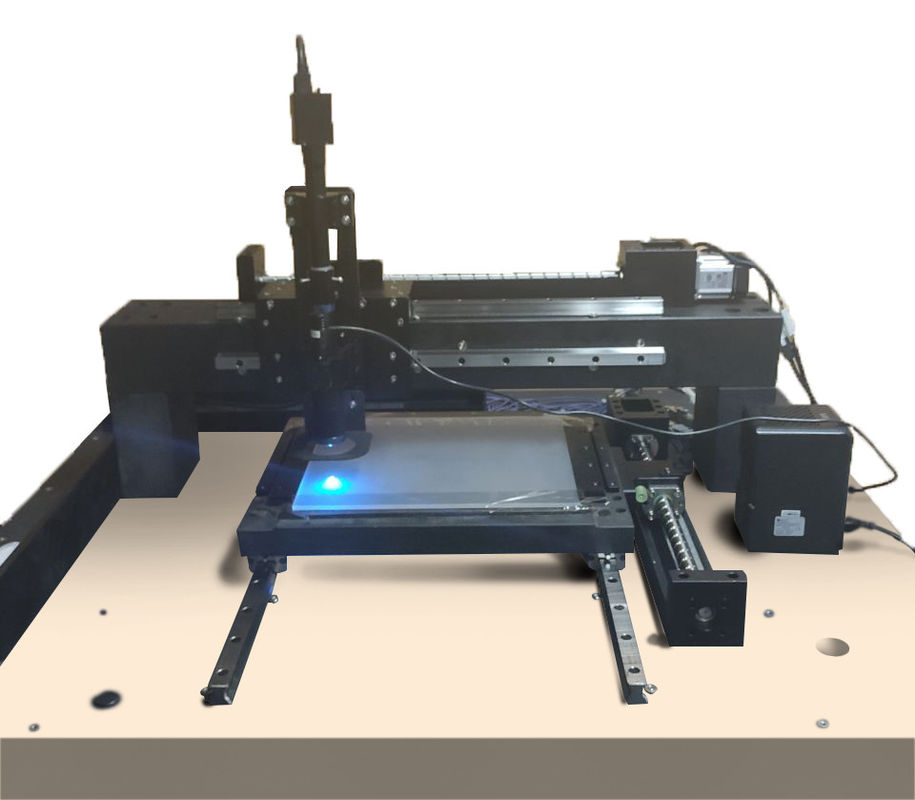

Detektor Cacat Permukaan di Industri Semikonduktor
Aplikasi
Untuk kontrol proses dan manajemen hasil topeng kosong di bidang manufaktur tampilan semikonduktor,
kami dapat membantu produsen substrat kaca, topeng dan panel untuk mengidentifikasi dan memantau cacat topeng, mengurangi
risiko hasil dan meningkatkan kemampuan independen R&D untuk teknologi inti.
Prinsip bekerja
Sadarilah pengujian otomatis cacat pada permukaan topeng dengan pencitraan mikroskopis beresolusi super dan super
algoritma deteksi cacat resolusi.
Fitur
| Model | SDD-SX—X | |
|
Deteksi kinerja |
Jenis cacat yang dapat dideteksi | Goresan, Debu |
| Ukuran cacat yang dapat dideteksi | 1μm | |
| Akurasi deteksi (terukur) |
Deteksi 100% cacat / koleksi cacat (goresan, debu) |
|
| Efisiensi deteksi |
≤10 menit (Nilai terukur: Topeng 350mm x 300mm) |
|
|
Performa Sistem Optik |
Resolusi | 1,8μm |
| Pembesaran | 40x | |
| Bidang pandang | 0,5 mm x 0,5 mm | |
| Pencahayaan cahaya biru | 460nm, 2,5w | |
|
Performa Platform Gerak
|
X, Y gerak dua sumbu Kerataan meja marmer: 2,5μm Presisi runout arah-Z sumbu Y: ≤ 10,5μm Presisi runout arah Z sumbu Y: ≤8,5μm |
|
| Catatan: Produksi yang disesuaikan tersedia. | ||
