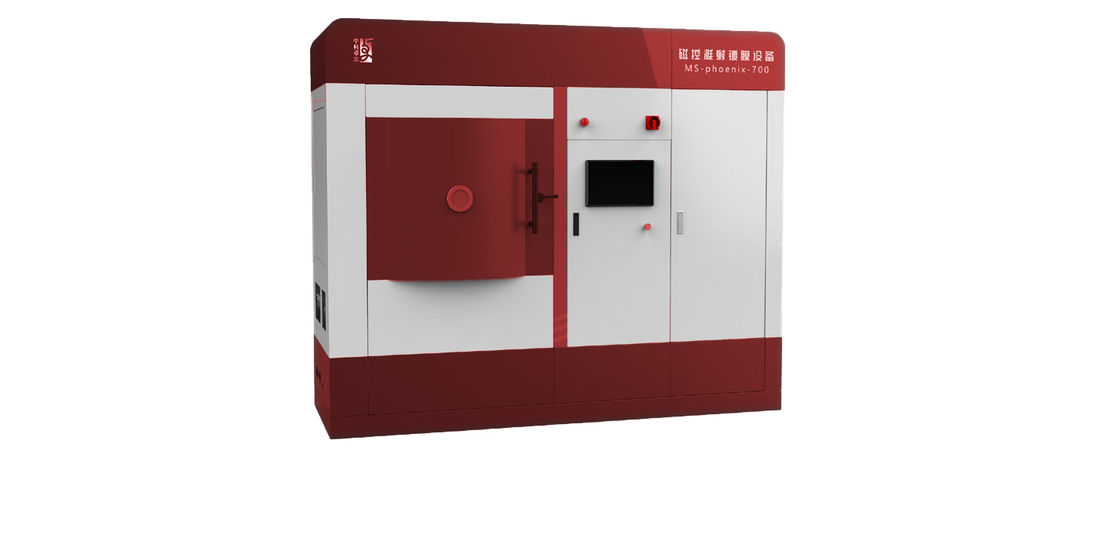

IC LSI Electrode Semiconductor Detector Systems Magnetron Sputtering Deposition

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering

  • Cahaya Tinggi

    Deposisi Sputtering Magnetron Semikonduktor

    ,

    sistem detektor semikonduktor IC

    ,

    sistem detektor semikonduktor elektroda LSI

  • Bobot
    Dapat disesuaikan
  • Ukuran
    Dapat disesuaikan
  • Dapat disesuaikan
    tersedia
  • Masa garansi
    1 tahun atau kasus per kasus
  • Ketentuan pengiriman
    Melalui Transportasi Laut / Udara / Multimoda
  • Tempat asal
    Chengdu, PRCHINA
  • Nama merek
    ZEIT
  • Sertifikasi
    Case by case
  • Nomor model
    MSC-SEM-X—X
  • Kuantitas min Order
    1 set
  • Harga
    Case by case
  • Kemasan rincian
    kotak kayu
  • Waktu pengiriman
    Kasus per kasus
  • Syarat-syarat pembayaran
    T/T
  • Menyediakan kemampuan
    Kasus per kasus

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering

Deposisi Sputtering Magnetron di Industri Semikonduktor





Aplikasi

  Aplikasi   Tujuan spesifik   jenis bahan
  Semikonduktor   IC, elektroda LSI, film pengkabelan   AI, Al-Si, Al-Si-Cu, Cu, Au, Pt, Pd, Ag
  elektroda memori VLSI   Mo, W, Ti
  Film penghalang difusi   MoSix, Wsix, TaSix,, TiSx, W, Mo, W-Ti
  Film perekat   PZT(Pb-ZrO2-Ti) , Ti, W



Prinsip bekerja

Prinsip sputtering magnetron: di bawah aksi medan listrik, elektron bertabrakan dengan atom argon dalam prosesnya

terbang ke substrat dengan kecepatan tinggi, mengionisasi banyak ion argon dan elektron, dan kemudian elektron terbang ke

substrat.Ion Argon membombardir target dengan kecepatan tinggi di bawah aksi medan listrik, menyemburkan banyak target

atom, kemudian atom target netral (atau molekul) mengendap pada substrat untuk membentuk film.



Fitur

  Model   MSC-SEM-X—X
  Jenis pelapis   Berbagai film dielektrik seperti film logam, oksida logam dan AIN
  Kisaran suhu lapisan   Suhu normal hingga 500 ℃
  Lapisan ukuran ruang vakum   700mm * 750mm * 700mm (Dapat Disesuaikan)
  Vakum latar belakang   <5×10-7mbar
  Ketebalan lapisan   ≥ 10nm
  Presisi kontrol ketebalan   ≤ ±3%
  Ukuran lapisan maksimum   ≥ 100mm (Dapat Disesuaikan)
  keseragaman ketebalan film  ≤ ±0,5%
  Pembawa substrat   Dengan mekanisme rotasi planet
  Bahan sasaran   4×4 inci (kompatibel dengan 4 inci ke bawah)
Sumber Daya listrik   Catu daya seperti DC, pulsa, RF, JIKA, dan bias adalah opsional
  Gas proses   Ar, N2, O2
  Catatan: Produksi yang disesuaikan tersedia.



Sampel Pelapisan

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 0



Langkah Proses

→ Tempatkan substrat untuk pelapisan ke dalam ruang vakum;

→ Vakum secara kasar;

→ Nyalakan pompa molekuler, vakum dengan kecepatan tinggi, lalu nyalakan revolusi dan rotasi;

→ Memanaskan ruang vakum hingga suhu mencapai target;

→ Terapkan kontrol suhu konstan;

→ Bersihkan elemen;

→ Berputar dan kembali ke asal;

→ Lapisan film sesuai dengan persyaratan proses;

→ Turunkan suhu dan hentikan rakitan pompa setelah pelapisan;

→ Berhenti bekerja saat operasi otomatis selesai.



Keuntungan kita

Kami adalah produsen.

Proses dewasa.

Balas dalam 24 jam kerja.



Sertifikasi ISO kami

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 1





Bagian Dari Paten Kami

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 2Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 3





Bagian Dari Penghargaan dan Kualifikasi R&D Kami

Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 4Sistem Detektor Semikonduktor Elektroda IC LSI Deposisi Magnetron Sputtering 5
