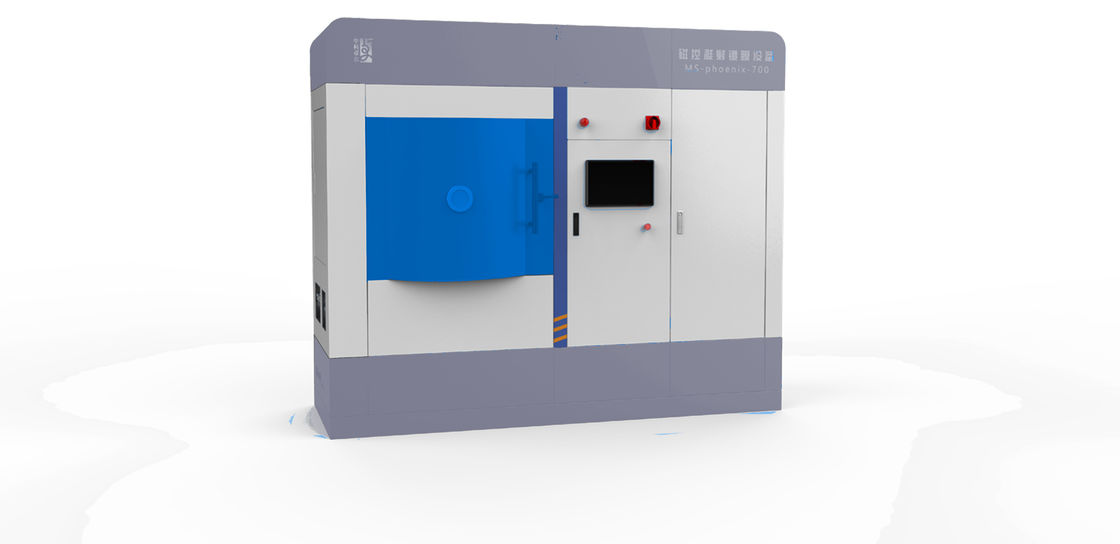

Deposisi Sputtering Magnetron di Industri Rekaman Optik
Aplikasi
| Aplikasi | Tujuan spesifik | jenis bahan |
| Rekaman optik | Film perekaman disk perubahan fase | TeSe, SbSe, TeGeSb, dll |
| Film perekam cakram magnetik | TbFeCo, DyFeCo, TbGdFeCo, TbDyFeCo | |
| Film reflektif cakram optik | Paduan AI, AITi, AlCr, Au, Au | |
| Film pelindung cakram optik | Ya3N4, SiO2+ZnS |
Prinsip bekerja
Prinsip kerja sputtering magnetron adalah elektron bertabrakan dengan atom argon dalam proses terbang ke
substrat di bawah aksi medan listrik, dan membuatnya terionisasi kation Ar dan elektron baru. Sementara yang baru
elektron terbang ke substrat, ion Ar terbang ke target katoda dengan kecepatan tinggi di bawah aksi medan listrik
dan membombardir permukaan target dengan energi tinggi untuk membuat target tergagap.Di antara partikel-partikel yang terciprat,
atom atau molekul target netral disimpan pada substrat untuk membentuk film, namun, sekunder yang dihasilkan
elektron melayang ke arah yang ditunjukkan oleh E (medan listrik) ×B (medan magnet) di bawah aksi listrik dan
medan magnet ("pergeseran E×B"), jalur geraknya mirip dengan sikloid.Jika di bawah medan magnet toroidal,
elektron akan bergerak dalam lingkaran mendekati sikloid pada permukaan target.Tidak hanya jalur gerak elektron
cukup panjang, tetapi mereka juga terikat di wilayah plasma dekat permukaan target, di mana banyak Ar terionisasi
untuk membombardir target, sehingga mewujudkan tingkat deposisi yang tinggi.Saat jumlah tabrakan meningkat, sekunder
elektron menghabiskan energinya, secara bertahap menjauh dari permukaan target dan akhirnya mengendap di substrat
di bawah aksi medan listrik.Karena rendahnya energi elektron tersebut, energi yang ditransfer ke substrat sangat besar
kecil, menghasilkan kenaikan suhu yang lebih rendah dari substrat.
Fitur
| Model | MSC-OR-X—X |
| Jenis pelapis | Berbagai film dielektrik seperti film logam, oksida logam dan AIN |
| Kisaran suhu lapisan | Suhu normal hingga 500 ℃ |
| Lapisan ukuran ruang vakum | 700mm * 750mm * 700mm (Dapat Disesuaikan) |
| Vakum latar belakang | <5×10-7mbar |
| Ketebalan lapisan | ≥ 10nm |
| Presisi kontrol ketebalan | ≤ ±3% |
| Ukuran lapisan maksimum | ≥ 100mm (Dapat Disesuaikan) |
| keseragaman ketebalan film | ≤ ±0,5% |
| Pembawa substrat | Dengan mekanisme rotasi planet |
| Bahan sasaran | 4×4 inci (kompatibel dengan 4 inci ke bawah) |
| Sumber Daya listrik | Catu daya seperti DC, pulsa, RF, JIKA, dan bias adalah opsional |
| Gas proses | Ar, N2, O2 |
| Catatan: Produksi yang disesuaikan tersedia. | |
Sampel Pelapisan
Langkah Proses
→ Tempatkan substrat untuk pelapisan ke dalam ruang vakum;
→ Vakum secara kasar;
→ Nyalakan pompa molekuler, vakum dengan kecepatan tinggi, lalu nyalakan revolusi dan rotasi;
→ Memanaskan ruang vakum hingga suhu mencapai target;
→ Terapkan kontrol suhu konstan;
→ Bersihkan elemen;
→ Berputar dan kembali ke asal;
→ Lapisan film sesuai dengan persyaratan proses;
→ Turunkan suhu dan hentikan rakitan pompa setelah pelapisan;
→ Berhenti bekerja saat operasi otomatis selesai.
