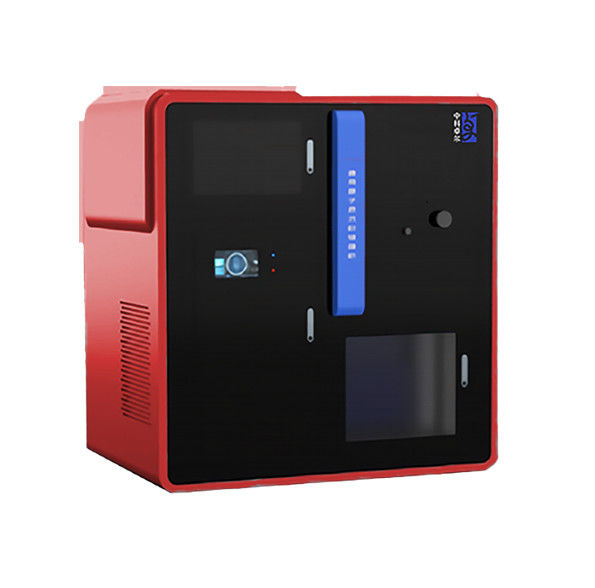

Deposisi Lapisan Atom di Industri Semikonduktor
Aplikasi
| Aplikasi | Tujuan spesifik |
| Semikonduktor |
Lperangkat ogic (MOSFET), dielektrik gerbang K tinggi / elektroda gerbang |
|
Bahan kapasitif K tinggi / elektroda kapasitif dari Akses Acak Dinamis |
|
|
Lapisan interkoneksi logam, lapisan pasivasi logam, lapisan kristal benih logam, logam |
|
|
Memori non-volatile: memori flash, memori perubahan fasa, akses acak resistif |
Prinsip bekerja
Teknologi deposisi lapisan atom (ALD), juga dikenal sebagai teknologi epitaxy lapisan atom (ALE), adalah bahan kimia
uap airteknologi pengendapan film berdasarkan reaksi terurut dan permukaan jenuh sendiri.ALD diterapkan di
semikonduktorbidang.Karena Hukum Moore terus berkembang dan fitur ukuran dan alur etsa terintegrasi
sirkuit telahselaluminiaturisasi, alur etsa yang semakin kecil menjadi parah
tantangan untuk pelapisanteknologidarialur dan dinding sampingnya. Proses PVD dan CVD tradisional telah dilakukan
tidak mampu memenuhi persyaratandari atasancakupan langkah di bawah lebar garis sempit.Teknologi ALD memainkan peran
peran yang semakin penting dalam semikonduktorindustrikarena bentuknya yang sangat baik, keseragaman dan langkah yang lebih tinggi
cakupan.
Fitur
| Model | ALD-SEM-X—X |
| Sistem lapisan film | AL2HAI3,TiO2,ZnO, dll |
| Kisaran suhu lapisan | Suhu normal hingga 500 ℃ (Dapat disesuaikan) |
| Lapisan ukuran ruang vakum |
Diameter dalam: 1200mm, Tinggi: 500mm (Dapat disesuaikan) |
| Struktur ruang vakum | Sesuai dengan kebutuhan pelanggan |
| Vakum latar belakang | <5×10-7mbar |
| Ketebalan lapisan | ≥0,15nm |
| Presisi kontrol ketebalan | ±0,1nm |
| Ukuran pelapis | 200×200mm² / 400×400mm² / 1200×1200 mm², dll |
| keseragaman ketebalan film | ≤±0,5% |
| Prekursor dan gas pembawa |
Trimethylaluminum, titanium tetraklorida, dietil seng, air murni, |
| Catatan: Produksi yang disesuaikan tersedia. | |
Sampel Pelapisan
Langkah Proses
→ Tempatkan substrat untuk pelapisan ke dalam ruang vakum;
→ Sedot ruang vakum pada suhu tinggi dan rendah, dan putar media secara serempak;
→ Mulai pelapisan: substrat dikontakkan dengan prekursor secara berurutan dan tanpa reaksi simultan.
→ Bersihkan dengan gas nitrogen kemurnian tinggi setelah setiap reaksi;
→ Berhenti memutar media setelah ketebalan film mencapai standar dan pengoperasian pembersihan dan pendinginan
selesai, lalu keluarkan media setelah kondisi pemecah vakum terpenuhi.
Keuntungan kita
Kami adalah produsen.
Proses dewasa.
Balas dalam 24 jam kerja.
