Photonic Crystal Atomic Layer Deposition Equipment In Optics Industry

Peralatan Deposisi Lapisan Atom Kristal Fotonik Dalam Industri Optik

  • Cahaya Tinggi

    Deposisi Lapisan Atom Industri Optik

    ,

    Deposisi Lapisan Atom kristal fotonik

    ,

    Peralatan Deposisi Lapisan Atom kristal fotonik

  • Bobot
    Dapat disesuaikan
  • Tempat asal
    Chengdu, PRCHINA
  • Nama merek
    ZEIT
  • Sertifikasi
    Case by case
  • Nomor model
    ALD-OX—X
  • Kuantitas min Order
    1 set
  • Harga
    Case by case
  • Kemasan rincian
    kotak kayu
  • Waktu pengiriman
    Kasus per kasus
  • Syarat-syarat pembayaran
    T/T
  • Menyediakan kemampuan
    Kasus per kasus

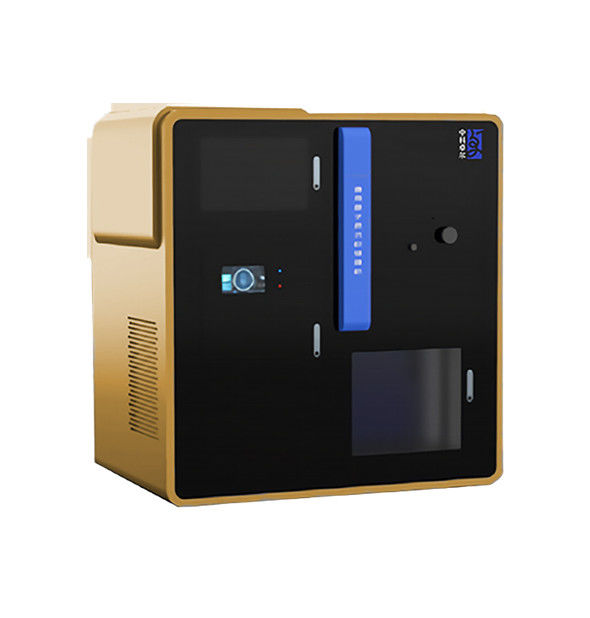

Peralatan Deposisi Lapisan Atom Kristal Fotonik Dalam Industri Optik

Deposisi Lapisan Atom di Industri Optik


Aplikasi

  Aplikasi  Tujuan spesifik


  Optik


  Komponen optik

  Kristal fotonik
  Layar elektroluminesen
  Spektroskopi Raman yang disempurnakan permukaan
  Oksida konduktif transparan

  Lapisan bercahaya, lapisan pasivasi, lapisan pelindung filter, lapisan anti-reflektif, anti-UV
lapisan


Prinsip bekerja
Deposisi lapisan atom (ALD), awalnya disebut epitaksi lapisan atom, juga disebut uap kimia lapisan atom
endapan(ALCVD), adalah bentuk khusus deposisi uap kimia (CVD).Teknologi ini dapat menyimpan zat
di permukaansubstrat dalam bentuk lapisan film atom tunggal dengan lapisan, yang mirip dengan kimia umum
pengendapan, tetapi diproses pengendapan lapisan atom, reaksi kimia dari lapisan baru film atom secara langsung
terkait denganlapisan sebelumnya, sehingga hanya satu lapisan atom yang diendapkan pada setiap reaksi dengan metode ini.

Fitur

  Model  ALD-OX—X
  Sistem lapisan film  AL2HAI3,TiO2,ZnO, dll
 Kisaran suhu lapisan  Suhu normal hingga 500 ℃ (Dapat disesuaikan)
  Lapisan ukuran ruang vakum

  Diameter dalam: 1200mm, Tinggi: 500mm (Dapat disesuaikan)

  Struktur ruang vakum  Sesuai dengan kebutuhan pelanggan
  Vakum latar belakang  <5×10-7mbar
  Ketebalan lapisan  ≥0,15nm
  Presisi kontrol ketebalan  ±0,1 nm
  Ukuran pelapis  200×200mm² / 400×400mm² / 1200×1200 mm², dll
  keseragaman ketebalan film  ≤±0,5%
  Prekursor dan gas pembawa

  Trimethylaluminum, titanium tetraklorida, dietil seng, air murni,
nitrogen, dll.

 Catatan: Tersedia produksi yang disesuaikan.


Sampel Pelapisan
Peralatan Deposisi Lapisan Atom Kristal Fotonik Dalam Industri Optik 0Peralatan Deposisi Lapisan Atom Kristal Fotonik Dalam Industri Optik 1
Langkah Proses
→ Tempatkan substrat untuk pelapisan ke dalam ruang vakum;
→ Sedot ruang vakum pada suhu tinggi dan rendah, dan putar media secara serempak;
→ Mulai pelapisan: substrat dikontakkan dengan prekursor secara berurutan dan tanpa reaksi simultan;
→ Bersihkan dengan gas nitrogen kemurnian tinggi setelah setiap reaksi;
→ Berhenti memutar media setelah ketebalan film mencapai standar dan pengoperasian pembersihan dan pendinginan

selesai, lalu keluarkan media setelah kondisi pemecah vakum terpenuhi.
