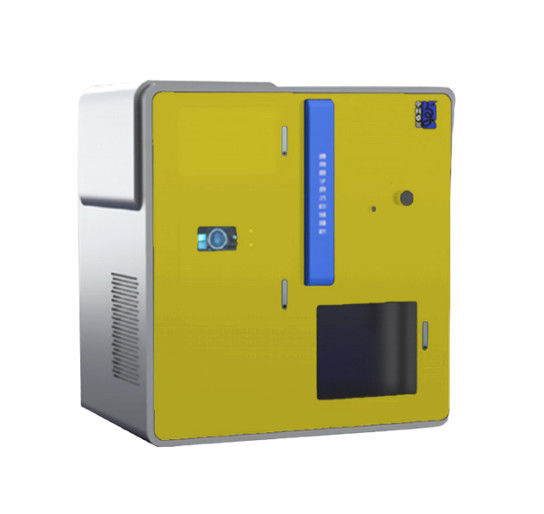

Atomic Layer Deposition ALD Equipment For Organic Electronic Packaging Industry

Peralatan ALD Deposisi Lapisan Atom Untuk Industri Pengemasan Elektronik Organik

  • Cahaya Tinggi

    Deposisi Lapisan Atom Industri Pengemasan Elektronik Organik

    ,

    peralatan OLED ald

    ,

    Peralatan ald Industri Pengemasan Elektronik Organik

  • Bobot
    Dapat disesuaikan
  • Ukuran
    Dapat disesuaikan
  • Masa garansi
    1 tahun atau kasus per kasus
  • Dapat disesuaikan
    tersedia
  • Ketentuan pengiriman
    Melalui Transportasi Laut / Udara / Multimoda
  • Tempat asal
    Chengdu, PRCHINA
  • Nama merek
    ZEIT
  • Sertifikasi
    Case by case
  • Nomor model
    ALD-OEP-X—X
  • Kuantitas min Order
    1 set
  • Harga
    Case by case
  • Kemasan rincian
    kotak kayu
  • Waktu pengiriman
    Kasus per kasus
  • Syarat-syarat pembayaran
    T/T
  • Menyediakan kemampuan
    Kasus per kasus

Peralatan ALD Deposisi Lapisan Atom Untuk Industri Pengemasan Elektronik Organik

Deposisi Lapisan Atom dalam Industri Pengemasan Elektronik Organik





Aplikasi

Aplikasi     Tujuan spesifik


    Kemasan elektronik organik



    Pengemasan dioda pemancar cahaya organik (OLED), dll.



Prinsip bekerja

Keuntungan dari teknologi pengendapan lapisan atom adalah, karena reaksi permukaan teknologi ALD adalah

self-limiting, bahan dengan ketebalan tepat yang diinginkan dapat dibuat dengan mengulangi self-limiting ini secara konstan.

Teknologi ini memiliki jangkauan langkah yang baik dan keseragaman ketebalan area yang luas.Pertumbuhan terus menerus membuat nano

bahan film bebas lubang jarum dan kepadatan tinggi.



Fitur

    Model     ALD-OEP-X—X
    Sistem lapisan film     AL2HAI3,TiO2,ZnO, dll
    Kisaran suhu lapisan     Suhu normal hingga 500 ℃ (Dapat disesuaikan)
    Lapisan ukuran ruang vakum

    Diameter dalam: 1200mm, Tinggi: 500mm (Dapat disesuaikan)

    Struktur ruang vakum    Sesuai dengan kebutuhan pelanggan
    Vakum latar belakang     <5×10-7mbar
    Ketebalan lapisan     ≥0,15nm
    Presisi kontrol ketebalan     ±0,1 nm
    Ukuran pelapis     200×200mm² / 400×400mm² / 1200×1200 mm², dll
   keseragaman ketebalan film     ≤±0,5%
    Prekursor dan gas pembawa

    Trimethylaluminum, titanium tetraklorida, dietil seng, air murni,

nitrogen, dll.

    Catatan: Tersedia produksi yang disesuaikan.



Sampel Pelapisan

Peralatan ALD Deposisi Lapisan Atom Untuk Industri Pengemasan Elektronik Organik 0Peralatan ALD Deposisi Lapisan Atom Untuk Industri Pengemasan Elektronik Organik 1



Langkah Proses
→ Tempatkan substrat untuk pelapisan ke dalam ruang vakum;
→ Sedot ruang vakum pada suhu tinggi dan rendah, dan putar media secara serempak;
→ Mulai pelapisan: substrat dikontakkan dengan prekursor secara berurutan dan tanpa reaksi simultan;
→ Bersihkan dengan gas nitrogen kemurnian tinggi setelah setiap reaksi;
→ Berhenti memutar media setelah ketebalan film mencapai standar dan pengoperasian pembersihan dan pendinginan

selesai, lalu keluarkan media setelah kondisi pemecah vakum terpenuhi.



Keuntungan kita

Kami adalah produsen.

Proses dewasa.

Balas dalam 24 jam kerja.
